Héritage et typographie

Jean-Christophe Filliâtre

Le but de ce TD est de se familiariser avec la notion d’héritage. Nous allons construire progressivement des classes organisées selon l’arbre d’héritage illustré ci-dessous :

Heritage

Ces classes représentent des éléments de typographie.

Note pour les utilisateurs d’Eclipse. Dans ce TD nous allons utiliser les bibliothèques Java AWT afin de composer des élements graphiques. Pour faciliter l’accès à ces bibliothèques dans Eclipse, il vaut mieux créer un projet sans fichier module-info.java. Si vous avez un fichier module-info.java et que vous ne souhaitez pas le supprimer, il sera probablement nécessaire de lui ajouter requires java.desktop;.

Tests automatiques. Pour les fonctions qui font un affichage graphique, le serveur ne vérifie pas si le dessin est bon. Cependant, au même endroit où vous trouvez habituellement les messages d’erreur, vous aurez accès à un lien artifacts qui vous permettra de visualiser côte à côte votre rendu avec un rendu de référence.

Typographie

Un document typographié est obtenu en assemblant divers éléments s’apparentant à des boîtes (il seront représentés dans ce TD par des instances de la classe Box). Certaines de ces boîtes représentent simplement un unique signe typographique, comme un caractère ; on les appelle des glyphes (classe Glyph). D’autres boîtes représentent des espaces (classe Space) qui peuvent être fixes (espaces horizontaux entre les lettres d’un même mot ; classe FixedSpace) ou étirables (espaces entre mots si l’on veut un alignement des lignes qui soit justifié ; classe RelativeSpace). Enfin, d’autres boîtes représentent des empilements (classe Group) horizontaux (classe Hbox) ou verticaux (classe Vbox) de boîtes de façon à pouvoir construire des lignes ou des paragraphes.

À titre d’exemple, le resultat suivant (auquel vous devriez arriver en fin de TD) est un empilement vertical de 4 empilements horizontaux. Le premier empilement horizontal est composé de 17 glypes (L, ‘, h, o, m, m, e, n,’, e, s, t, q, u, ’, u, n), 2 espaces étirables et 14 espaces fixes.

Paragraphe1

Une boîte est caractérisée par trois grandeurs : sa largeur, sa hauteur au dessus de la ligne de base (la ligne sur laquelle on écrit le texte) et sa profondeur en dessous de cette même ligne de base. En notant width, ascent et descent ces trois grandeurs, on peut schématiser ainsi une boîte typographique (la ligne de base étant représentée en pointillés) :

Box1

En outre, une quatrième grandeur, stretchingCapacity, indique la possibilité, plus ou moins grande, d’étirer la largeur d’une boîte. Si une boîte n’est pas étirable (par exemple, pour une espace fixe), cette quantité est nulle.

Les longueurs width, ascent et descent sont exprimées en points et stretchingCapacity est un coefficient. Toutes ces grandeurs seront des flottants (type double).

Paquet

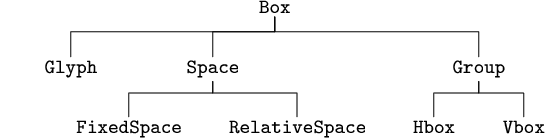

La hiérarchie de classes que vous allez définir sera réunie au sein d’un même paquet nommé typo. Il faut donc commencer par créer le répertoire éponyme qui contiendra les fichiers de ces classes.

Héritage

Boîte

Comme point de départ, créer une classe abstraite Box sur le modèle suivant. Les deux paquets importés seront nécessaires par la suite (question 3).

package typo;

import java.awt.Color;
import java.awt.Graphics;

public abstract class Box {
  // vide pour l'instant
}

Cette classe abstraite permettra de déclarer les opérations communes à tous les types de boîte (même si la façon de définir concrètement les opérations dans les sous-classes variera selon les cas).

Question 1

Ajouter des méthodes publiques abstraites getWidth, getAscent, getDescent et getStretchingCapacity dans la classe Box.

Upload form is only available when connected

Glyphe

Le premier type d’éléments typographiques que nous allons coder sont les glyphes. Créer une classe Glyph héritant de Box contenant le code suivant pour les représenter.

package typo;

import java.awt.Font;
import java.awt.Graphics;
import java.awt.font.FontRenderContext;
import java.awt.font.TextLayout;
import java.awt.geom.Rectangle2D;


public class Glyph extends Box {
  final private static FontRenderContext frc
     = new FontRenderContext(null, false, false);
  final private Font font;
  final private char[] chars;
  final private Rectangle2D bounds;

  // classe à compléter (question 2)

  public String toString() {
    return String.format("Glyph(%s)[w=%g, a=%g, d=%g, sC=%g]",
        chars[0], this.getWidth(), this.getAscent(),
        this.getDescent(), this.getStretchingCapacity());
  }
}

Ne vous souciez pas de la déclaration de l’attribut frc pour le moment. La méthode toString() d’un objet obj qui n’est pas de type String est appelée par défault par System.out.print (ou ses variantes). Ainsi, si g est un glyphe, on pourra afficher la chaîne de caractères g.toString() dans la console à l’aide de la commande System.out.println(g). Cet affichage textuel est utile pour contrôler facilement ce qui est fait.

Question 2

Compléter la classe Glyph de la façon suivante :

  1. Écrire un constructeur prenant en argument une police de caractères font (classe java.awt.Font) et un caractère c (type char). On stockera le caractère c dans le tableau chars, qui sera de taille 1 (ceci afin de faciliter l’utilisation de drawChars dans la question suivante).

    Les dimensions bounds du glyphe (qui sont déterminées par le choix de la police font et du caractère c) peuvent être obtenues à l’aide du code suivant :

    TextLayout layout = new TextLayout("" + chars[0], font, frc);
    bounds = layout.getBounds();
  2. Définissez l’implementation de la méthode getStretchingCapacity renvoyant 0 (par définition, la capacité d’étirement d’un glyphe est nulle).

  3. Définissez l’implementation des méthodes getWidth, getAscent et getDescent renvoyant les dimensions du glyphe. Elles sont obtenues ainsi :

    //   ascent  = - bounds.getY()
    //   descent = bounds.getHeight() + bounds.getY()
    //   width   = bounds.getWidth();

Pour tester, on pourra créer une classe Test dans le package par défaut (le parent de typo) et y copier le code suivant (à appeler depuis main) :

static void test2() {
  Font f = new Font("SansSerif", Font.PLAIN, 70);
  Glyph g = new Glyph(f, 'g');
  System.out.println(g);
}

qui doit donner la sortie suivante (les valeurs peuvent légèrement différer) :

Glyph(g)[w=32.0, a=37.125, d=14.734375, sC=0.0]
Upload form is only available when connected

Dessin

Nous allons maintenant afficher les résultats à l’aide d’une fenêtre graphique. Pour ce faire, on fournit une classe Page à ajouter au package par défaut, à côté de Test. Vous n’avez pas besoin de lire son code. Pour que cette classe soit utilisable, plusieurs modifications doivent être apportées aux classes Box et Glyph.

Question 3
  1. Ajouter le code suivant dans la classe Box :

    final static boolean DEBUG = false;
    public final boolean draw(Graphics graph, double x, double y, double w) {
      if (DEBUG) {
        graph.setColor(Color.red);
        graph.drawRect((int) x, (int) y, (int) w, (int) (getAscent() + getDescent()));
        graph.setColor(Color.black);
      }
      return doDraw(graph, x, y, w);
    }

    Remarquez la présence de la variable DEBUG. La mettre temporairement à true pourra être très utile pour déboguer votre code dans les questions suivantes.

  2. Ajouter une méthode public abstract boolean doDraw(Graphics graph, double x, double y, double w) dans la classe Box. Quelque soit le type de boîte, cette méthode dessinera cette boîte avec son coin supérieur gauche aux coordonnées x,y dans un rectangle de largeur w. On remarque que les coordonnées Y croissent vers le bas. Le booléen retourné est vrai si et seulement si aucun problème n’a été détecté (il ne pourra être faux que dans le cas des boîtes horizontales, à la question 7). Sa définition concrète sera effectuée dans les sous-classes en fonction du type de boîte à réaliser.

  3. Implémentez la méthode doDraw dans la classe Glyph. Elle doit dessiner le caractère du glyphe à l’emplacement x,y. Pour cela, vous pourrez utiliser la méthode graph.drawChars, après avoir sélectionné la police avec la méthode graph.setFont. Les coordonnées à passer à graph.drawChars sont x-bounds.getX(), y-bounds.getY(). En effet, on veut aligner le coin supérieur gauche du glyphe sur les coordonnées x,y mais drawChars attend les coordonnées où placer le point d’origine du glyphe. Comme tout est bien fait, getX et getY donnent les coordonnées du coin supérieur gauche du glyphe relativement à son point d’origine.

On pourra tester avec le code suivant :

static void test3() {
    Font f = new Font("SansSerif", Font.PLAIN, 70);
    Glyph g = new Glyph(f, 'g');
    System.out.println(g);
    new Page(g, 150, 150);
}

qui doit donner la même sortie que précédemment et l’image suivante :

Test
Upload form is only available when connected

Factorisation

Pour contrôler ce que nous faisons, nous avons choisi d’afficher dans la console les caractéristiques des glyphes sous la forme Glyph(g)[w=32.0, a=37.125, d=14.734375, sC=0.0]. Nous allons maintenant considerer d’autres sous-classes de Box et nous afficherons toujours dans la console leurs caractéristiques sous une forme similaire. Pour gagner en temps et en praticité, nous allons factoriser le code commun aux fonctions toString de toutes les sous-classes de Box.

Question 4
  1. Ajouter une méthode toString à la classe Box, qui renvoie la partie entre crochets (inclus) de la chaîne, c’est-à-dire [w=32.0, a=37.125, d=14.734375, sC=0.0] dans l’exemple précédent.

  2. Simplifier ensuite le code de la méthode toString de Glyph en utilisant super.toString.

On pourra réutiliser test3 pour tester.

Upload form is only available when connected

Espace

Les espaces peuvent être soit des espaces fixes (entre deux caractères d’un même mot), soit des espaces étirables (entre les mots d’une ligne justifiée).

Question 5
  1. Définir une classe Space héritant de Box pour représenter une espace ayant comme attributs une largeur width et une capacité d’étirement stretchingCapacity, tout deux de type double. Quelle doit être la visibilité de ces attributs ?

  2. Définir un constructeur pour la classe Space prenant en arguments une dimension minimale et une capacité d’étirement. Définir la méthode doDraw comme ne dessinant rien (il n’y a rien à dessiner pour représenter une espace) et les méthodes getAscent et getDescent comme retournant 0. Redéfinir aussi la méthode toString pour indiquer qu’il s’agit d’une espace, en renvoyant la chaîne Space[w=...] et en utilisant les informations fournies par super.toString.

  3. Définir ensuite deux sous-classes FixedSpace et RelativeSpace de Space, représentant respectivement une espace fixe et une espace proportionnelle à la taille d’une police de caractères. Le constructeur de FixedSpace prendra une dimension de type double en argument. Le constructeur de RelativeSpace prendra un coefficient c de type double et une police de caractères f de type Font, pour construire une espace de dimension c * f.getSize() et de capacité d’étirement 1. Ces deux constructeurs feront appel au constructeur de la classe Space, avec la syntaxe super(...);. On ne demande pas de redéfinir toString dans ces deux classes.

  4. Écrire une méthode test5 dans la classe Test, qui construit trois objets dans les classes Space, FixedSpace et RelativeSpace, et les affiche avec System.out.println. On doit obtenir quelque chose comme suit:

Space[w=2.0, a=0.0, d=0.0, sC=3.0]
Space[w=5.0, a=0.0, d=0.0, sC=0.0]
Space[w=35.0, a=0.0, d=0.0, sC=1.0]
Upload form is only available when connected

Groupe

Les groupes sont des boîtes “conteneurs” permettant d’empiler horizontalement (Hbox) ou verticalement (Vbox) des boîtes.

Note : par définition, un groupe est une structure inductive.

Question 6
  1. Définir une classe abstraite Group héritant de Box pour représenter un empilement de boîtes. Cette classe va être utilisée pour factoriser autant que possible le code commun aux deux types d’empilements (horizontaux ou verticaux). On pourra utiliser une LinkedList (du package java.util) pour représenter un empilement comme suit :
protected final LinkedList<Box> list = new LinkedList<Box>();

Note : LinkedList<E> est une classe générique qui implemente des listes chaînées d’éléments de type E. L’élément <E> est un placeholder pour la classe réelle qui est utilisée. Différentes classes peuvent être utilisées pour créer différents types de noeuds. Par exemple, dans TD3:4 vous avez créé la classe WordList qui implémente une liste chaînée de String et la classe EntryList qui implémente une liste chaînée de Entry. Au lieu de ces classes vous auriez pu utiliser LinkedList<String> et LinkedList<Entry>.

  1. Étendre la classe Group avec une méthode add qui permet d’ajouter une nouvelle boîte à la fin de leur liste.

  2. Définir les méthodes getWidth, getAscent, getDescent et getStretchingCapacity de la classe Group de telle sorte qu’elles renvoient les valeurs mémorisées dans les quatre champs ascent, descent, width et stretchingCapacity.

Note : à ce point, on ne peut pas encore calculer les valeurs de ces champs car elles dépendent du fait que les espaces soient fixes ou étirables.

  1. Redéfinir la méthode toString de la classe Group pour afficher un groupe sous la forme suivante.
[w=...]{
   boite 1,
   ...
   boite n,
}

On rappelle qu’on peut parcourir les éléments de la liste list avec la syntaxe for (Box b: list) .... On rappelle également qu’on peut insérer un retour-chariot dans une chaîne de caractères avec la syntaxe \n. On pourra également utiliser la méthode replaceAll(str1,str2) de la classe String permettant de remplacer chaque occurence de str1 par str2 dans une chaîne de caractères.

On veillera à ce que les indentations de boite 1, ..., boite n soient conservées, de sorte à obtenir par exemple :

[w=...]{
   [w=...]{
      boite 1.1,
      ...
      boite 1.n,
   },
   ...
   boite n,
}
  1. Écrire une classe TestableGroup héritant de la classe groupe et définissant une méthode doDraw ne dessinant rien. Ajouter ensuite une méthode test6 dans la classe Test qui produit quelque chose comme
[w=0.0, a=0.0, d=0.0, sC=0.0]{
   [w=0.0, a=0.0, d=0.0, sC=0.0]{
      Space[w=2.0, a=0.0, d=0.0, sC=3.0],
      Space[w=5.0, a=0.0, d=0.0, sC=0.0],
   },
   Space[w=35.0, a=0.0, d=0.0, sC=1.0],
}
Upload form is only available when connected

Boîte horizontale

Une boîte horizontale est un groupe représentant un empilement horizontal de boîtes (ordonnées de la gauche vers la droite). Toutes les composantes partagent la même ligne de base. Ainsi, une boîte horizontale contenant trois boîtes ressemble à ceci (où la boîte horizontale est matérialisée en rouge) :

Hbox

On définit la capacité d’étirement de la boîte comme la somme des capacités d’étirement de ses composantes.

Note : Pour vous familiariser avec l’héritage, nous vous demandons de ne pas utiliser instanceof dans ce TD. Les propriétés de la redéfinition de fonction sont parfaitement adaptées à ce sujet.

Question 7
  1. Définir la classe Hbox héritant de Group et représentant les boîtes horizontales.

  2. Redéfinir la méthode add pour qu’elle remplisse la liste avec super.add et mette à jour les quatre champs ascent, descent, width et stretchingCapacity.

  3. Redéfinir la méthode toString pour indiquer qu’il s’agit d’une boîte horizontale.

  4. Écrire la méthode doDraw permettant de dessiner une boîte horizontale. Elle procède de la manière suivante. Le dernier paramètre de doDraw, w, spécifie la largeur désirée. La largeur minimale est obtenue par getWidth ; appelons-la mw. Si mw > w alors la boîte ne peut pas tenir dans la largeur w. On la dessine alors tout de même (sur une largeur mw), mais doDraw retourne alors le booléen false. Si en revanche w >= mw, alors il n’y a pas de problème et on va répartir la différence w-mw sur toutes les espaces étirables contenues à l’intérieur de la boîte horizontale, proportionnellement à la capacité d’étirement de chacun. Si par exemple la boîte contient deux espaces de capacités 1 et 2 respectivement, alors un tiers de l’espace supplémentaire sera donné au premier et deux tiers au second. Comme on a justement attribué aux glyphes une capacité d’étirement 0, le traitement peut être fait de manière uniforme, sans avoir à connaître la nature de chaque composante.

  5. On pourra tester cette classe avec le code suivant

static void test7a() {
  Hbox h = new Hbox();
  System.out.println(h);
  Font f = new Font("SansSerif", Font.PLAIN, 40);
  h.add(new Glyph(f, 'a'));
  System.out.println(h);
  h.add(new Space(2., 3.));
  System.out.println(h);
}

qui doit donner une sortie de la forme

Hbox[w=0.0, a=0.0, d=0.0, sC=0.0]{
}
Hbox[w=19.09375, a=21.21875, d=0.46875, sC=0.0]{
   Glyph(a)[w=19.09375, a=21.21875, d=0.46875, sC=0.0],
}
Hbox[w=21.09375, a=21.21875, d=0.46875, sC=3.0]{
   Glyph(a)[w=19.09375, a=21.21875, d=0.46875, sC=0.0],
   Space[w=2.0, a=0.0, d=0.0, sC=3.0],
}

On pourra ensuite la tester avec le code suivant

static Hbox lineFromString(Font f, String s) {
  Hbox line = new Hbox();
  for (int i = 0; i < s.length(); i++) {
    char c = s.charAt(i);
    if (c == ' ')
      line.add(new RelativeSpace(0.5, f));
    else {
      line.add(new Glyph(f, c));
      if (i < s.length() - 1 && s.charAt(i+1)!=' ')
        line.add(new FixedSpace(2));
    }
  }
  return line;
}

static void test7b() {
  Font f = new Font("SansSerif", Font.PLAIN, 40);
  Box t = lineFromString(f, "Typographie sans peine");
  System.out.println(t);
  new Page(t, 450, 150);
}

qui doit donner une sortie de la forme

Hbox[w=410.359375, a=28.640625, d=8.421875, sC=2.0]{
   Glyph(T)[w=22.703125, a=28.640625, d=0.0, sC=0.0],
   Space[w=2.0, a=0.0, d=0.0, sC=0.0],
   Glyph(y)[w=19.015625, a=20.75, d=8.421875, sC=0.0],
   ...

et le résultat suivant :

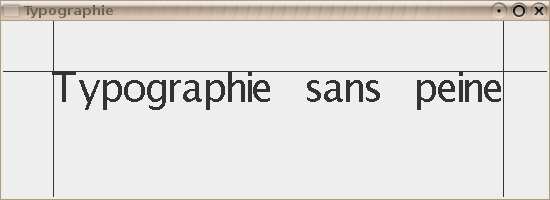

Ligne

Enfin, ce dernier test peut révéler des erreurs d’arithmétique :

static void test7c() {
  Font f = new Font("SansSerif", Font.PLAIN, 40);
  Box t = lineFromString(f, "Test");
  System.out.println(t);
  new Page(t, 450, 150);
}
Upload form is only available when connected

Boîte verticale

Une boîte verticale est un groupe représentant un empilement vertical de boîtes (ordonnées du haut vers le bas). Les différentes boîtes qu’elle contient sont séparées par un interligne. Par définition, la ligne de base d’une boîte verticale est celle de sa boîte la plus basse. Ainsi, une boîte verticale contenant trois boîtes ressemble à ceci (où la boîte verticale est matérialisée en rouge) :

Vbox

On définit la capacité d’étirement de la boîte verticale comme le maximum des capacités d’étirement de ses composantes.

Question 8
  1. Définir une classe Vbox héritant de la classe Group et représentant un empilement vertical de boîtes. Ajouter un constructeur prenant en argument un interligne lineSkip de type double.

  2. Redéfinir la méthode add pour qu’elle remplisse la liste avec super.add et mette à jour les quatre champs ascent, descent, width et stretchingCapacity.

  3. Redéfinir la méthode toString pour indiquer qu’il s’agit d’une boîte verticale.

  4. Écrire la méthode doDraw permettant de dessiner une boîte verticale. Pour cela, il suffit de dessiner les boîtes les unes au dessus des autres, en partant du haut et en espaçant les boîtes de la dimension indiquée par lineSkip. On rappelle que les coordonnées Y croissent vers le bas.

  5. Tester votre programme avec le code suivant

final static Box hfill = new Space(0, Double.POSITIVE_INFINITY);

static Vbox fromString(Font f, String s) {
  Vbox     text  = new Vbox(5);
  String[] lines = s.split("\n");

  for (int i = 0; i < lines.length; ++i) {
    Hbox line = lineFromString(f, lines[i]);

    if (i+1 == lines.length)
      line.add(hfill);
    text.add(line);
  }
  return text;
}

static void test8a() {
  Font f = new Font("SansSerif", Font.PLAIN, 40);
  Box  t = fromString(f,
    "L'homme n'est qu'un\n" +
    "roseau, le plus faible\n" +
    "de la nature ; mais\n" +
    "c'est un roseau pensant.");
  new Page(t, 450);
}

qui doit donner le résultat suivant :

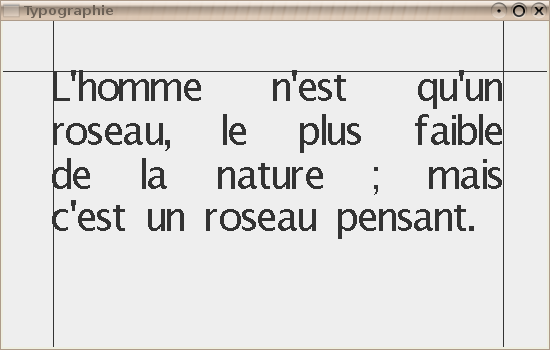

Paragraphe1

ou encore avec le code suivant qui dessine une lettrine :

static void test8b() {
  Font f = new Font("SansSerif", Font.PLAIN, 30);
  Font lettrinef = new Font("SansSerif", Font.PLAIN, 120);
  Vbox t = new Vbox(5);
  Hbox h = new Hbox();
  h.add(new Glyph(lettrinef, 'L'));
  h.add(new Space(3, 1));
  Vbox l = new Vbox(5);
  l.add(lineFromString(f, "'homme n'est qu'un roseau, le"));
  l.add(lineFromString(f, "plus faible de la nature ; mais"));
  l.add(lineFromString(f, "c'est un roseau pensant. Il ne"));
  h.add(l);
  t.add(h);
  t.add(lineFromString(f, "faut pas que l'univers entier s'arme"));
  t.add(lineFromString(f, "pour l'écraser : une vapeur, une"));
  t.add(fromString(f, "goutte d'eau, suffit pour le tuer."));
  new Page(t, 500);
}

qui doit ressembler à ceci :

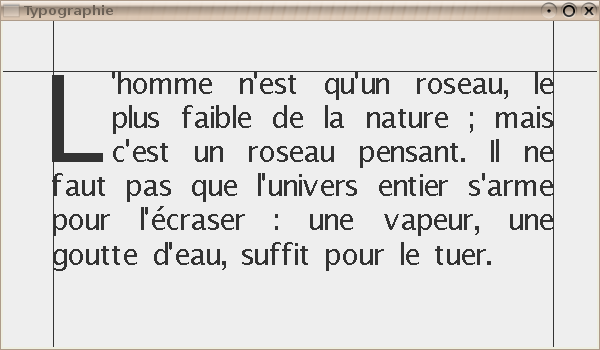

Lettrine
